ชุบชีวิตแพคถ่านให้เป็นเซฟเวอร์ ด้วยเงิน 45 บาท

อุปกรณ์

  1. ที่จุดบุหรี่ 25 บาท
  2. IC 7808 10 บาท
  3. ฮีตซิ้ง 7 บาท
  4. ชุดรอง IC 3 บาท



อุปกรณ์ที่ต้องการ

แบตเก่าที่เสียชีวิตแล้ว

ใช้มีด งัดๆๆๆ ของแบบนี้ไม่ต้องสอน

ใช้หัวแร้งถอดสายแบต หรือไม่ก็ตัดมันเลย

ใช้หัวแร้งถอดวงจรถ่านออกมา

แยกชิ้นส่วนแล้ว

ลองทาบฮีตซิ้งลงไป กะเอาประมาณไหนพอดี

ใช้แก๊สเป่าให้ร้อน

นำฮีตซิ้งที่ร้อนไปวางทาบให้เป็นรอย แล้วใช้เครื่องมืออะไรก็ได้เท่าที่หาได้ใกล้มือ เจาะตามรอยนั้น

ประกอบ IC ชุดรอง IC ฮีตซิ้งเข้าด้วยกัน แล้วประกอบเข้าจากด้านใน

ขันน๊อตยึดฮีตซิ้งกับฝาให้เข้าที่

ต่อสายไฟเข้ากับ IC 7808

[ขา1]สายสีแดงไฟบวก 12 โวลต์ ขาเข้า

[ขา2]สายสีดำ Ground

[ขา2]สาย สีขาว Ground

[ขา3]สายสีฟ้าไฟบวก 8 โวลต์ ขาออก

Your ads will be inserted here by

Easy Plugin for AdSense.

Please go to the plugin admin page to
Paste your ad code OR
Suppress this ad slot.

เมื่อหัน IC เข้าหาตัว นับขาตามนี้ครับ In – Ground – Out

IC 7808 ทำหน้าที่ลดแรงดันให้เหลือ 8 โวลต์ รองรับไฟขาเข้าตั้งแต่มากกว่า 8 โวลต์จนถึง 35 โวลต์(เค้าว่างั้นนะ) ที่จริงแล้วเคยใช้กับ 36+ โวลต์ IC ถึงกับแตก

นั่นเป็นเพียงแค่การทดลอง ที่จริงแล้วแหล่งจ่าย 12 โวลต์จาก supply ก็เพียงพอ ถึงอย่างนั้น 10 โวลต์ก็เพียงพอแล้ว ไม่จริงว่าใส่ 13.8 โวลต์ แล้วเครื่องแฮนดี้จะออกแรงขึ้น นั่นมันทำให้ 7808 ร้อนขึ้น ทำงานหนักขึ้น

ต่อสายไฟไปที่ขั้วแบต

แบบนี้ครับ

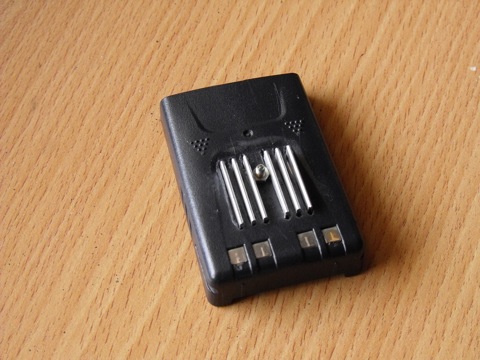

สำเร็จแล้ว

นี้เป็นแพคถ่านของเครื่อง Spender Pilot 245H ใช้ส่ง Hi คุยได้ไม่มีปัญหา

ที่มาของบทความนี้ เนื่องมาจากให้พระยืมวิทยุไปใช้ เดิมทีแบตเสื่อมอยู่แล้ว พอพระเอาไปใช้แล้วแบตเลยหมด พอหมดแล้วไม่ได้ชาร์จ

เลยทำให้แบตเกิด Death cells พระเลยให้เงินไปซื้อแบตใหม่ แต่ปฎิเสธไม่ได้ เลยต้องรับมา แล้วเอาเงินไปทำบุญต่อ เพราะตั้งใจจะชำแหละอยู่แล้ว

แต่แบตมันยังพอใช้ได้ เลยยังไม่ทำ สาธุ..
Facebook Comments

One comment

  • ไอซี 7808 ทนแรงดันได้ไม่เกิน25vกระแสจ่ายได้ไม่เกิน1.5แอมป์และควรใช้คาปาซิเตอร์มาต่อร่วมด้วยเพื่อจ่ายแรงดันได้คงที่กว่า
